成都市第二人民醫院龍潭醫院是集醫療、教學、康復和預防保健為一體的國家三級甲等醫院。項目總用地面40107.56平方米，總建筑面177343.23平方米，其中地上部分121153.23平方米，地下部分56190.00平方米，地上建筑高度為77.95米。機電工程涉及建筑給水排水及采暖系統、電氣系統、通風與空調系統、電梯安裝等機電專業。

機電工程難點

項目涉及機電專業多，體量大，管線密集，機房?jì)仍O備多，綜合管線排布難度大；人防深井泵安裝在地下管井內約150m處，操作空間狹窄，施工難度大；管井空間狹小，內設兩根DN500和兩根DN350冷卻水大管道，管道豎向垂直高度為92.8m，施工難度大；地下室負三層空調機房?jì)仍O6臺冷水機組，最大單臺尺寸為5m×2.8m×2.729m，最大單臺重量為9.8噸，吊裝轉運難度大；機電專業齊全，系統接口多，調試復雜等重難點。

機電工程技術亮點

基于BIM的管線綜合技術運用

本項目為大型醫療綜合體項目機電工程專業眾多，功能復雜，對綜合管線排布要求高，各專業交叉作業頻繁。通過BIM技術，完成了綜合管線布置、洞口預留、機房深化設計、施工工序模擬、可視化交底等應用，項目首次運用了公司頒布的《華西安裝公司BIM技術“三結合”實施管理辦法》的管理模式，使BIM工程師、項目管理人員、勞務作業人員， BIM三維模型、二維設計圖、施工現場實際情況兩個方面都做到了三結合，提高了項目的管理水平。項目榮獲了四川省第三屆“李冰獎-開明杯”BIM大賽二等獎、華西集團2018年度BIM技術技能勞動競賽二等獎。

人防深井泵的安裝

由于深井泵安設在地下近150m處，井深度為320m，造成泵懸空在井的中部，除承受自身管段水壓力外，還要承受其下方的管重、管內水重及泵體重量（約3噸荷載的拉力）。且人防室內凈空高度為3.6m，除去預埋吊鉤、吊裝葫蘆、吊具空間高度及吊板高度后，可供泵管吊裝下井的凈空間高度就不足3m，考慮操作，只能采用每節2.7m的泵管長度，并采用人工吊裝方式。

采取了懸垂式免支架承重管道（段）、無松動螺母、深井泵不銹鋼防晃彈夾具、井口泵管承重固定防滑夾具等技術措施，解決了管道在低空間內的吊裝、管道自負重狀態下的安裝及防滑落，水泵吊裝及運行時與井壁防碰撞措施，垂懸狀態下管道法蘭焊接處承重及法蘭螺栓的防滑絲等問題?！毒C合建筑人防室內深井泵管的安裝結構》于2019年獲得國家實用新型專利。

高層建筑大口徑管道伸縮補償的施工

本工程設置了兩套空調循環冷卻水系統，冷卻塔位于第二住院部的屋面，機房位于地下室負三層，共有2根DN500和2根DN350冷卻水管道，管道豎向垂直高度為92.8m。為了確保冷卻水系統平穩運行及建筑結構的安全性，根據設計圖紙對管道荷載進行受力分析計算，并經成都市建筑設計研究院建筑結構專業、暖通專業的設計人員確定后，采用L型自然補償方式，在每根冷卻水管道立管底部彎頭處，設置承重固定支架，其余立管段設置導向支架，水平管段設置承重支架，并增設專用承重結構梁。根據冷卻水橫管的布置走向在地下室負三層梁上埋設預埋件，同時在-1F、2F、4F、6F、9F、12F、15F、18F樓層井道內設置限位導向支架。

解決了現有技術中高層建筑大口徑豎向立管道的自然補償結構重量過大、難以承載的問題?！陡邔咏ㄖ罂趶截Q向立管道的自然補償結構》于2019年獲得了國家實用新型專利。

項目示意圖預覽

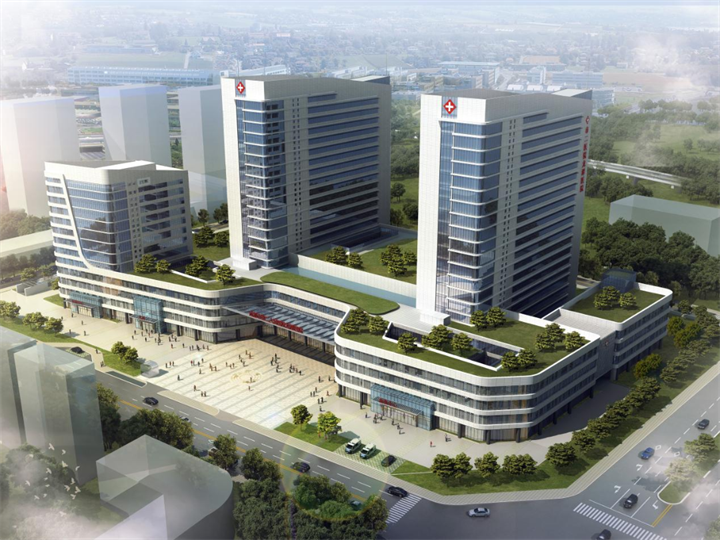

（BIM 效果圖1）

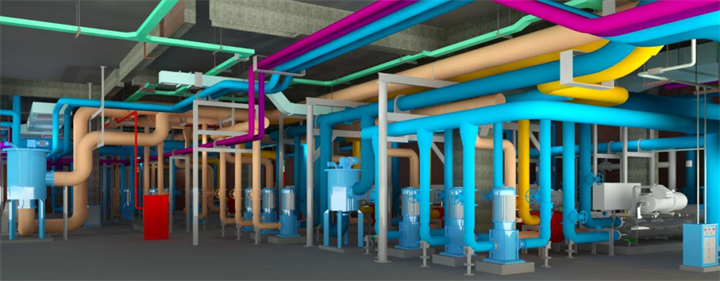

（BIM 效果圖2）

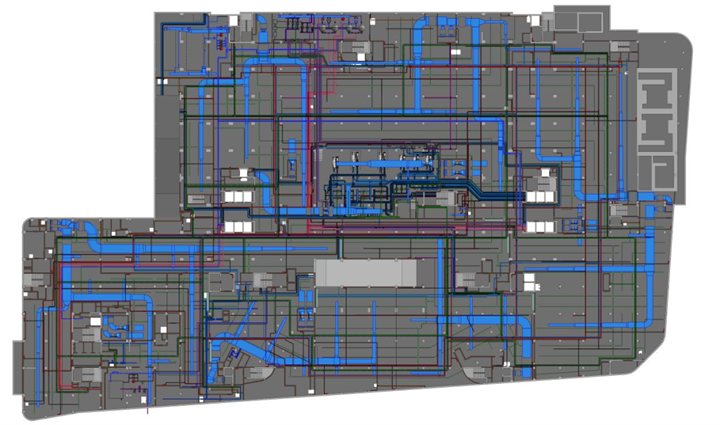

（BIM 效果圖3）

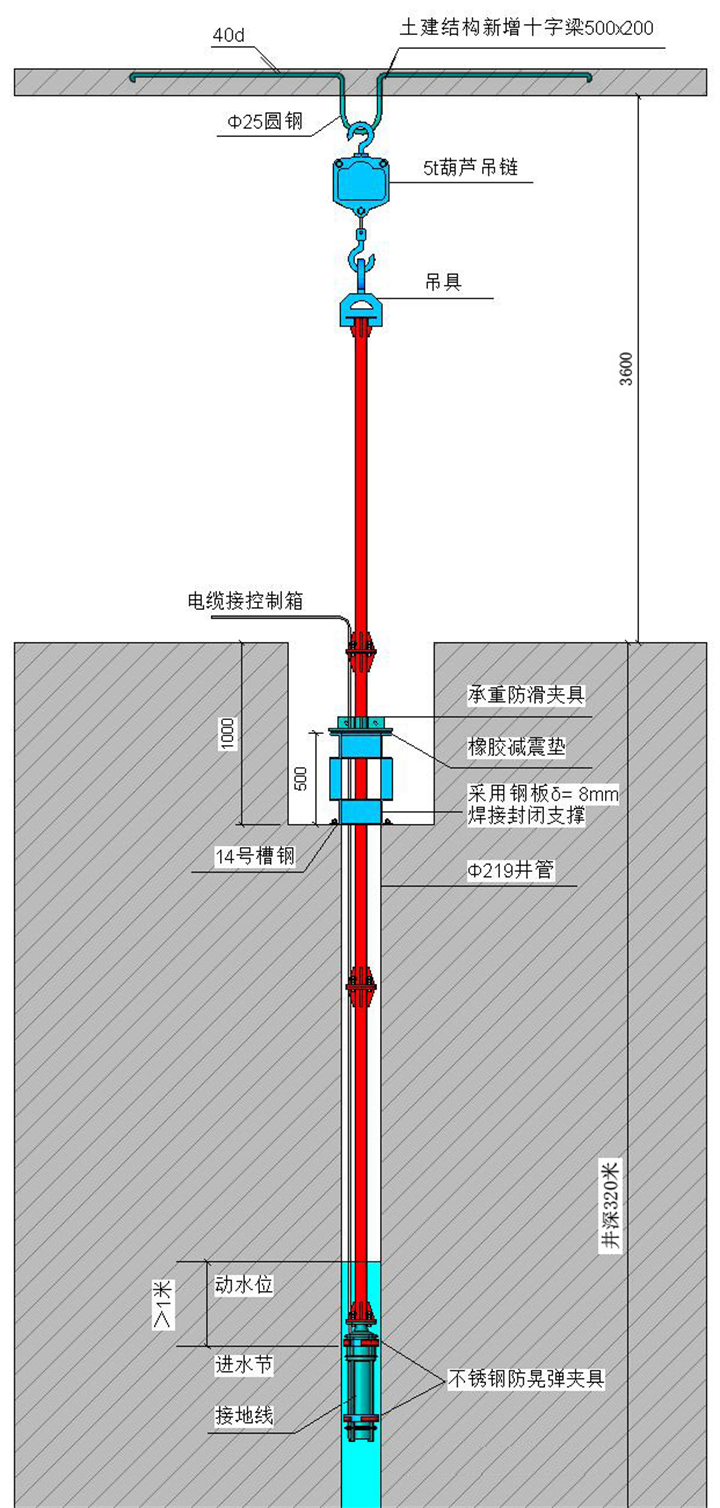

（人防深井泵的安裝圖示）

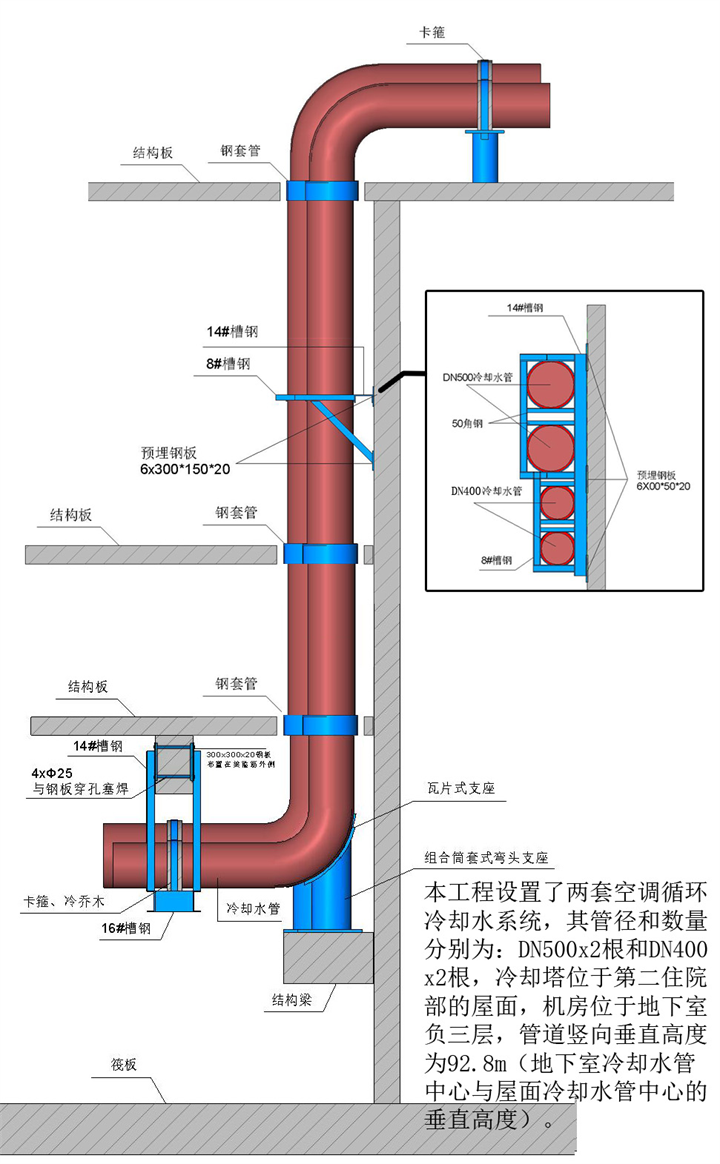

（高層建筑大口徑管道伸縮補償的施工圖示）

（文：鄭云德 劉施婭     圖：工程技術部/安全環保部）
